Hướng dẫn cách đấu nối LED liền dây

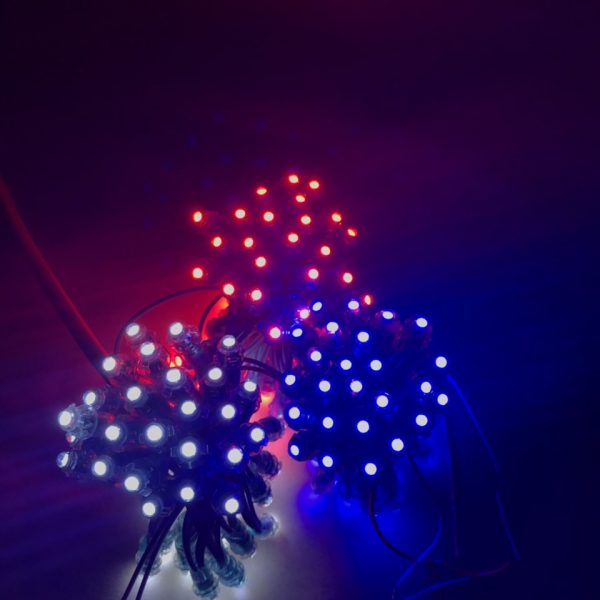

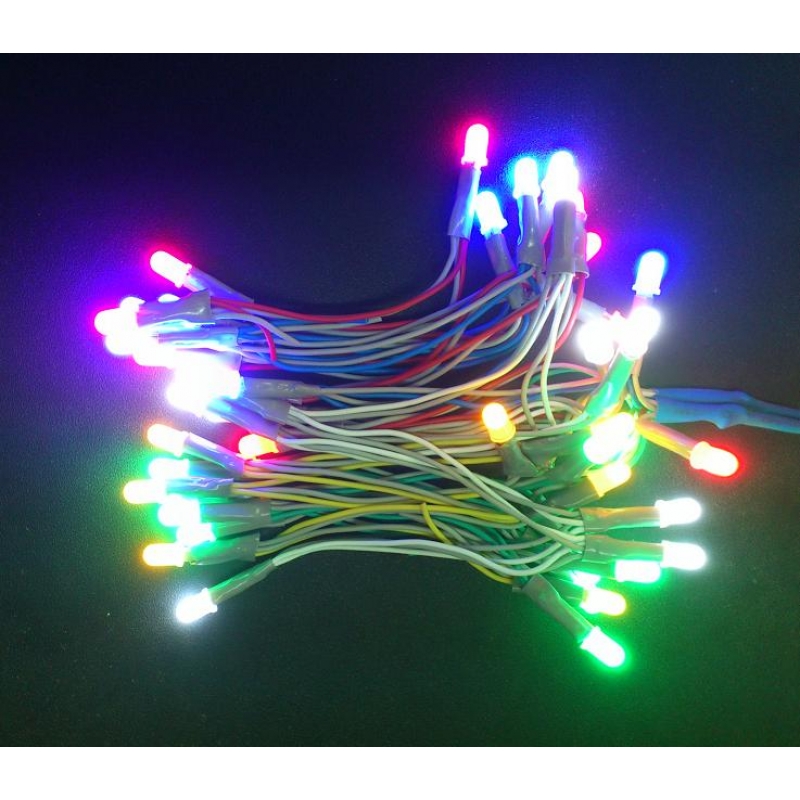

LED liền dây hay còn gọi là LED ruồi liền dây là dòng LED ruồi 5mm chạy điện áp 5VDC được nối sẵn với nhau thành các dây LED 50 bóng hoặc 100 bóng. Vậy cách đấu nối LED liền dây như thế nào hãy cùng với Led An Phát nhé!

1. Tại sao lại gọi là LED liền dây?

LED liền dây hay còn gọi là LED ruồi liền dây là dòng LED ruồi 5mm chạy điện áp 5VDC được nối sẵn với nhau thành các dây LED 50 bóng hoặc 100 bóng. Việc nối sẵn các bóng LED lại với nhau đem lại rất nhiều lợi ích:

- Thời gian thi công được rút ngắn đáng kể , chúng ta không phải mất rất nhiều thời gian để đấu nối từng bóng LED ruồi.

- Chi phí tiết kiệm đáng kể è giá thành giảm, tăng tính cạnh tranh.

- Việc điều khiển hiệu ứng trở nên dễ dàng.

LED liền dây khá nhỏ gọn, đa dạng về màu sắc, nhưng chủ đạo là màu trắng, đỏ, vàng, xanh lá, xanh dương. Sản phẩm chuyên dùng trong thi công các biển LED vẫy đủ mọi kích cỡ.

2. Tính nguồn cho led liền dây?

Việc tính toán nguồn cho LED là rất quan trọng. Nếu các bạn không tính toán chính xác sẽ gây ảnh hưởng khá lớn đến công trình.

Nếu nguồn không đủ công suất cho LED => quá tải, nguồn hỏng, LED không sáng

Nếu nguồn quá dư thừa => Lãng phí, không hiệu quả

Vậy tính toán thế nào, có khó không? Câu trả lời của chúng tôi là không, các bạn có thể tính toán dễ dàng mà không mất quá nhiều thời gian.

Để trực quan nhất chúng ta sẽ làm thực tế với ví dụ tính nguồn cho 1500 bóng LED liền dây. Đầu tiên, các bạn cần tính công suất tiêu thụ của 1500 bóng là bao nhiêu?

- LED liền dây XQD: P = 1500 x 0.2 = 300 (W)

- LED liền dây HHX: P = 1500 x 0.2 = 300 (W)

- LED liền dây Senyang: P = 1500 x 0.18 = 270 (W)

- LED liền dây JX: P = 1500 x 0.15 = 225 (W)

- LED liền dây Xuxu: P = 1500 x 0.1 = 150 (W)

Vậy với 1500 bóng LED liền dây XQD, chúng ta sẽ cần một nguồn có công suất khoảng trên 300W. Trên thị trường hiện nay, nguồn 5V60A và 5V70A là đáp ứng được yêu cầu.

Các dòng khác cũng được tính tương tự. Trong thực tế, chúng ta chỉ nên sử dụng 90% công suất của nguồn để đảm bảo hoạt động tốt nhất.

3. Cách đấu nối LED liền dây như thế nào để mạch có thể chạy chính xác?

Đầu tiên ta cần chuẩn bị đầy đủ nguyên vật liệu để thi công: LED liền dây, tấm alu đã được đục lỗ sẵn theo thiết kế, keo, nguồn tổ ong 5V, mạch điều khiển đã được lập trình.

- B1: Các bạn cắm các bóng LED liền dây lên tấm Alu sao cho đúng với thiết kế

- B2: Mạch điều khiển LED vẫy sử dụng nguyên lý điều khiển âm nên ta sẽ đấu các chân âm của nhóm LED vào các kênh của bo mạch, chân dương sẽ nối lại với nhau và đấu với nguồn.

- B3: Đấu nguồn cho mạch và LED, chú ý chân âm dương các bạn nhé.

Ngoài ra, để nguồn chịu đủ tải cũng như công suất tối ưu. Các bạn cần phải tính toán chia đều số lượng LED vào các chân điện áp đầu ra của nguồn.

Xong! Cấp nguồn và kiểm tra lại các hiệu ứng thôi các bạn.
