BƯỚC 1: KHẢO SÁT HIỆN TRƯỜNG

Mục tiêu: hiểu rõ vị trí, không gian, điều kiện vật lý và yêu cầu kỹ thuật của công trình.

Các yếu tố cần khảo sát:

• Kích thước không gian và tầm nhìn

• Nền móng, kết cấu treo hoặc dựng đứng

• Nguồn điện cấp: công suất, ổn định điện áp

• Điều kiện thời tiết (đối với LED ngoài trời)

• Hạ tầng mạng / truyền dẫn tín hiệu

• Khoảng cách từ người xem → chọn Pixel Pitch phù hợp

 Kết quả: tạo bản vẽ sơ bộ và phương án lắp đặt, dựa trên thực tế thay vì chỉ số liệu lý thuyết.

 BƯỚC 2: LÊN THIẾT KẾ KỸ THUẬT VÀ CHỌN THIẾT BỊ

Dựa trên khảo sát, kỹ sư sẽ chọn:

• Loại màn hình (trong nhà, ngoài trời, cong, xuyên sáng…)

• Kích thước tổng thể → số lượng module LED

• Pixel pitch phù hợp

• Bộ xử lý tín hiệu (video processor)

• Bộ nguồn, tủ điện điều khiển

• Khung thép/nhôm, hệ thống chịu lực

• Hệ thống tản nhiệt, chống thấm (đối với ngoài trời)

 Lưu ý:

• Lắp đặt ngoài trời cần IP65 trở lên

• Màn hình treo tường cần xét tải trọng cho từng điểm gắn

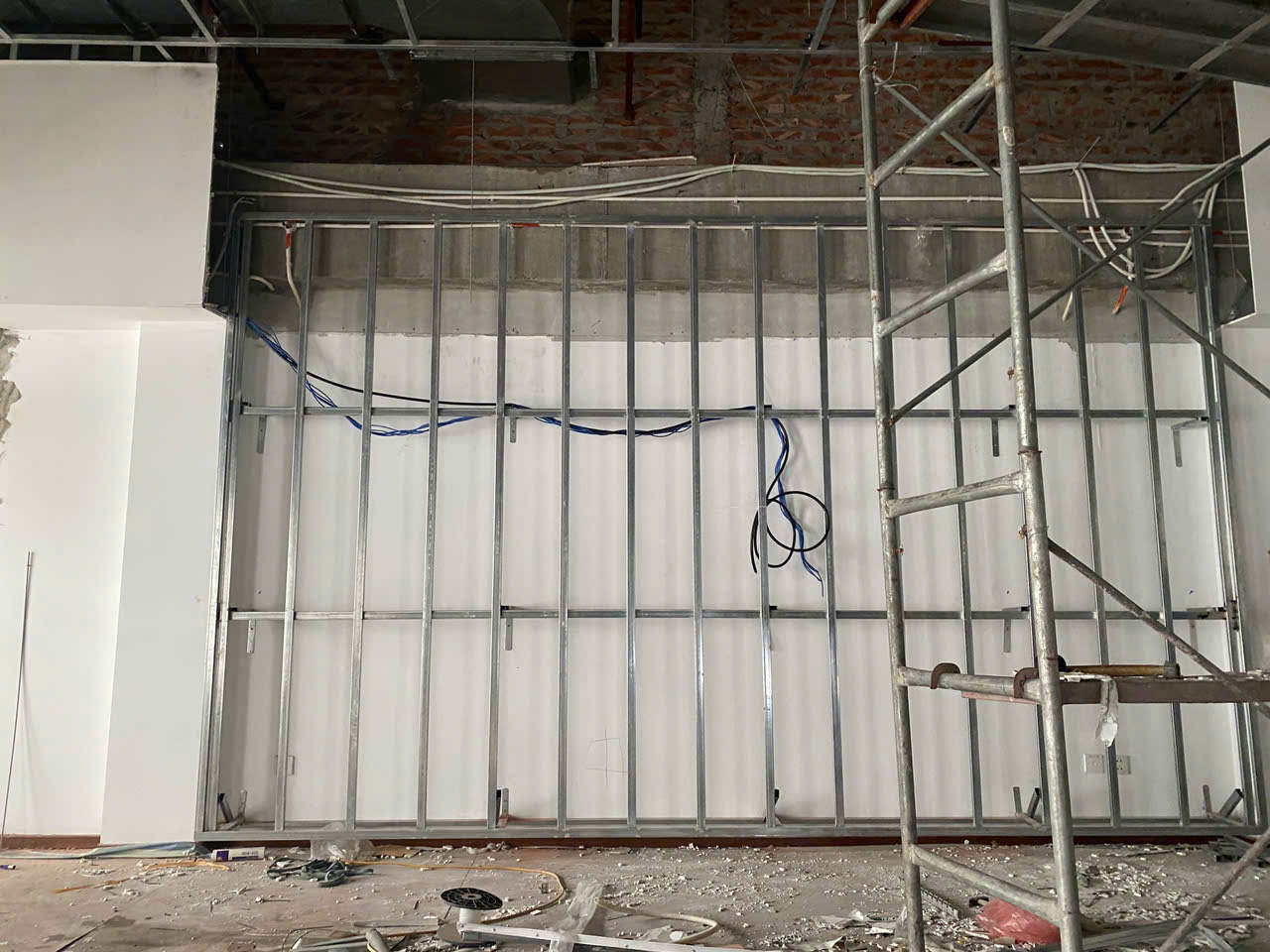

 BƯỚC 3: CHẾ TẠO KHUNG GIÁ VÀ GIA CỐ KẾT CẤU

Khung là "xương sống" của toàn bộ màn hình. Nếu khung bị lệch hoặc yếu:

• Màn hình sẽ bị cong, vênh, biến dạng hình ảnh

• Nguy hiểm khi gió mạnh hoặc rung chấn

Các loại khung:

• Khung thép hàn cố định (ngoài trời, kết cấu lớn)

• Khung nhôm modul rời (trong nhà, dễ lắp ghép)

• Giá treo di động (cho sân khấu, triển lãm)

Nên kiểm tra độ thẳng ±1mm trên toàn bề mặt khung.

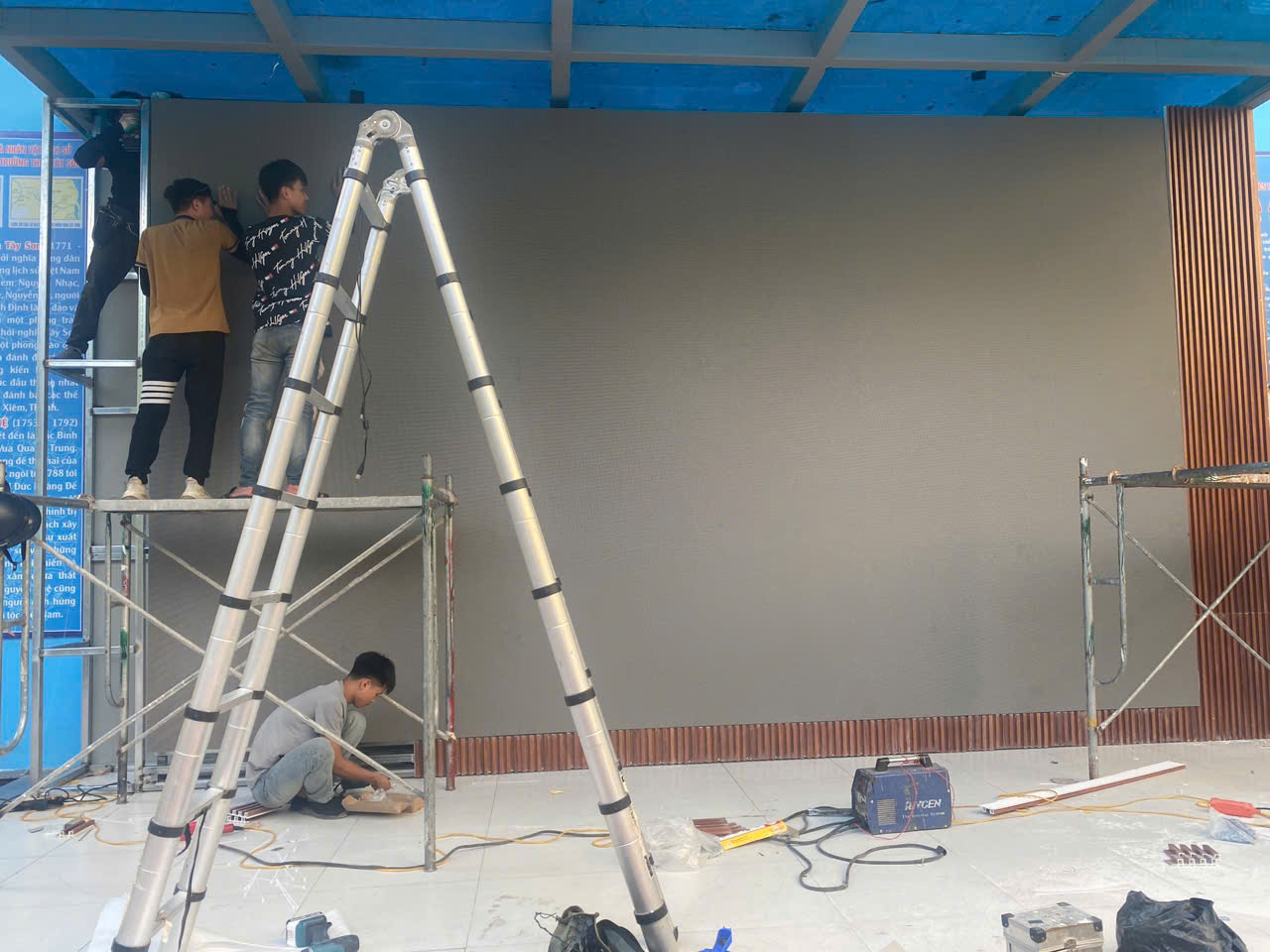

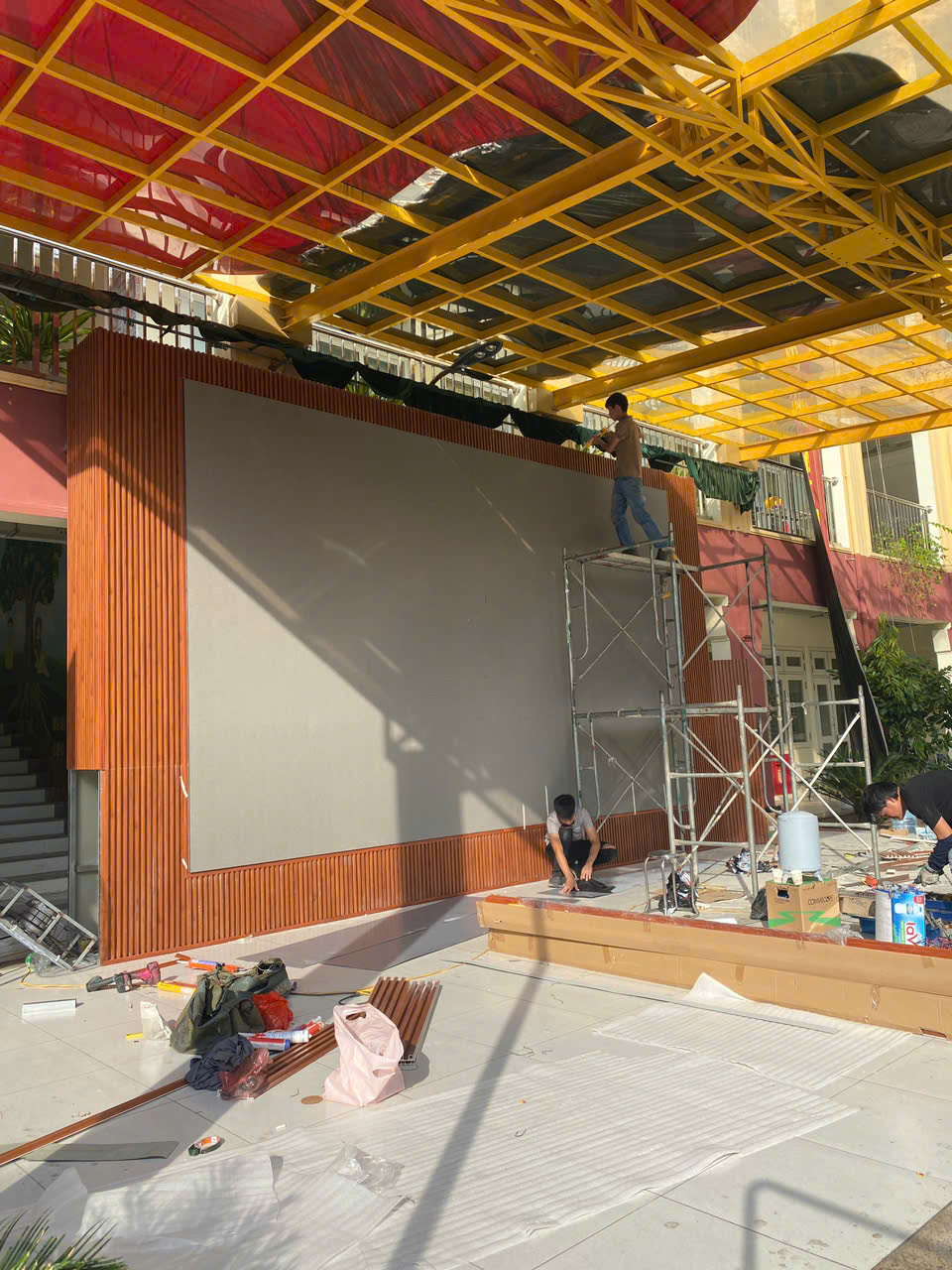

 BƯỚC 4: LẮP ĐẶT MODULE LED

Đây là bước lắp từng module LED (ví dụ: 320x160mm, 640x640mm) vào khung.

Quy trình:

• Căn chỉnh đều và chính xác từng module

• Đảm bảo không có khe hở, không lệch pixel

• Kết nối dây tín hiệu và dây nguồn đúng thứ tự

• Gắn chặt vít nhưng không làm vỡ viền nhựa hoặc bo mạch

 Kỹ thuật viên cần đeo găng, tránh chạm tay trực tiếp vào chip LED vì dễ hư hại.

BƯỚC 5: KẾT NỐI HỆ THỐNG NGUỒN VÀ XỬ LÝ HÌNH ẢNH

Gồm các thành phần:

• Bộ xử lý hình ảnh (video processor): nhận tín hiệu HDMI/DVI/IP

• Card gửi (sending card) và card nhận (receiving card)

• Nguồn 5V chuyên dụng cho LED

• Hệ thống chuyển mạch mạng, nếu dùng nhiều bộ điều khiển

 Quan trọng:

• Dây điện phải được chống nhiễu tốt, chống sét lan truyền

• Không dùng chung nguồn LED với hệ thống âm thanh/đèn sân khấu

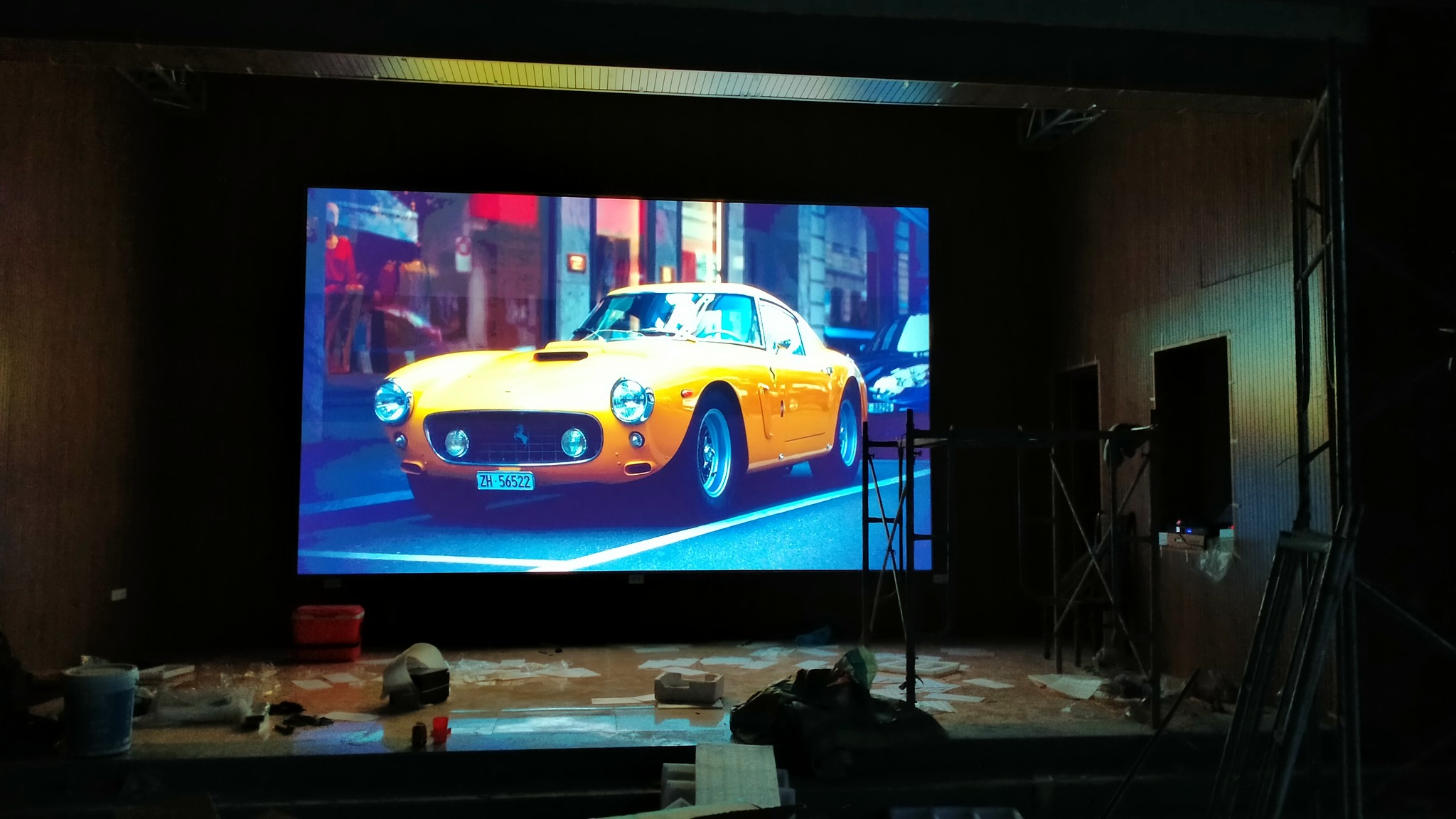

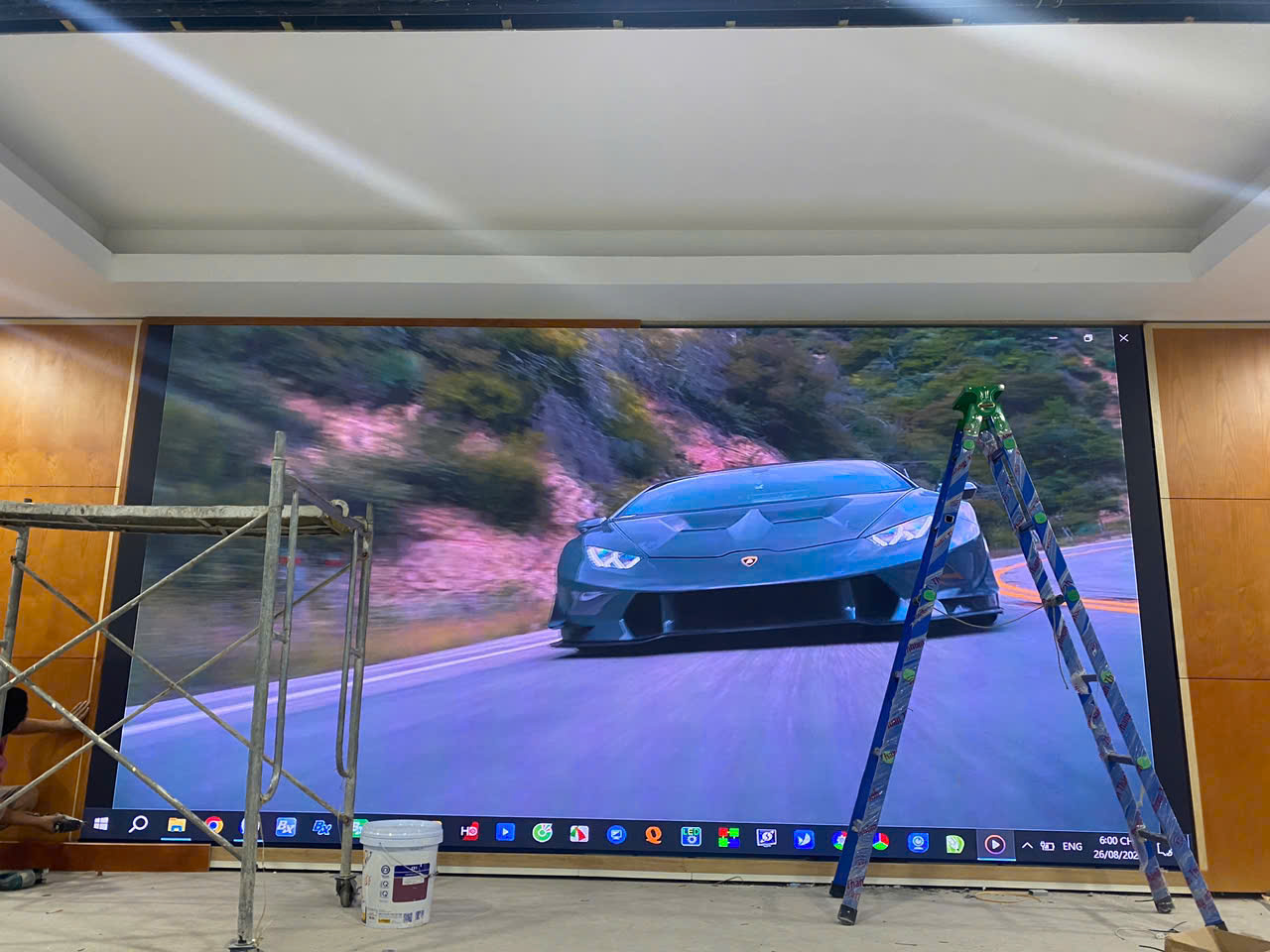

BƯỚC 6: CÂN CHỈNH & HIỆU CHUẨN MÀU SẮC

Sau khi hoàn thành phần cứng, cần căn chỉnh:

• Độ sáng, độ tương phản

• Gam màu (RGB balance)
