Làm sao để tính toán thiết kế biển LED ma trận hợp lý?

Chúng ta thường sẽ vấp phải một số vấn đề khó nếu không được học qua hoặc có kinh nghiệm làm như phân biệt nhiều loại modul khác nhau trong quá trình làm biển Led ma trận dẫn tới các chỉ số trong phần mềm điều khiển hay xử lý một số lỗi đặc trưng.

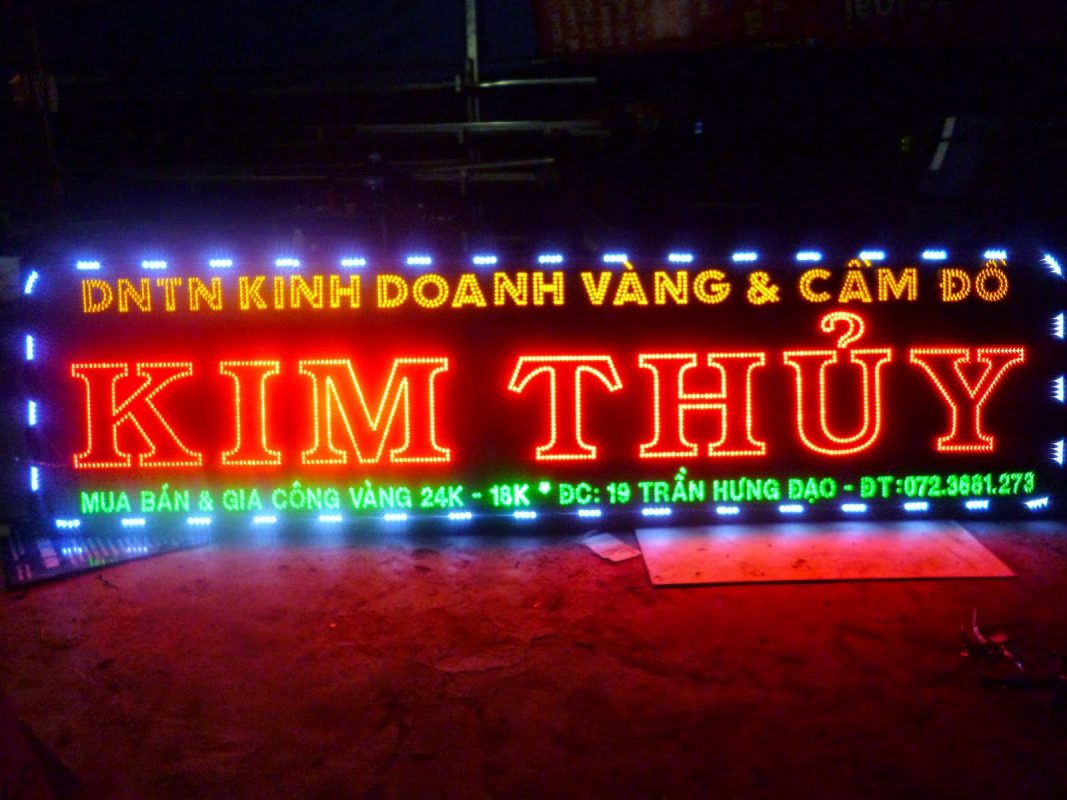

Biển Led ma trận được cấu thành từ những con led nhỏ tạo thành 1 khối hay còn gọi là module, chúng được nối lại với nhau và được sản xuất hết sức tinh vi với phương châm dễ dàng cho người sử dụng và quá trình gia công.

Vậy làm sao để tính toán, thiết kế Biển Led ma trận thành công? hãy cùng chúng tôi theo dõi bài viết dưới đây nhé!

1. Công Tác chuẩn bị để làm 1 biển Led Module Ma Trận P10, P16...

- Biển Led ma trận được tạo thành từ những bóng led nhỏ gộp lại (Module), nối lại với nhau, được các nhà sản xuất chế tạo hết sức tinh tế, để đơn giản hóa, tiện lợi cho người sử dụng. Nhưng thực tế 1 số bạn sẽ cảm thấy phức tạp vì phải phân biệt nhiều loại led module và phải cài đặt cho đúng các thông số trong phần mềm điều khiển [Vì những bạn đó không qua trường lớp, không được đào tạo hoặc chưa có kinh nghiệm nên sẽ gặp rất nhiều vấn đề, nói dễ nhưng không phải dễ với tất cả, nó chỉ dễ khi các bạn được học 1 cách bài bản, thông qua 1 người chỉ dạy tận tâm, nhiệt tình...

- Nếu Không việc hỏng hóc biển ma trận này gây tổn thất rất lớn]. Sau đây nguonled.vn sẽ hướng dẫn cơ bản cho các bạn làm một biển Led Ma trận.





Bước 1: Cách tính toán và thiết kế

- Lúc các bạn đang có ý tưởng trong đầu là làm một biển led ma trận bạn cần biết kích thước biển của bạn là bao nhiêu. Kích thước không quan trọng lắm, vì các loại module led có kích thước cố định sẵn hết rồi. Bạn chỉ có thể ghép module này thành các tấm có kích thước bằng số nguyên lần diện tích của một module (nghĩa là ghép các tấm module nhỏ thành kích thước mong muốn).

- Nếu khung của biển là bắt buộc và lớn hơn kích thước ghép được từ các module thì phần thừa ra bạn sẽ để làm khung hộp cho biển ma trận. Ngoài ra, bạn phải chọn loại module thích hợp với kích thước và tầm quan sát của biển. Nếu biển ở vị trí gần bạn phải chọn loại led module có độ phân giải cao như P10, P16. Còn ở vị trí xa bạn chỉ cần loại có độ phân giải thấp như P20 là được rồi. Trên thị trường Việt Nam giờ đây có khá nhiều loại Module Led có kích thước khác nhau.

Bước 2: Ghép Module lại với nhau

- Hầu hết các module đều được nhà sản xuất để sẵn vị trí cho chúng ta bắt vít. Chúng ta dựa vào các vị trí này để tính toán các khung xương ghép các module với nhau. Thông thường nếu biển có 3 hàng module trở lên chúng ta nên làm xương chạy dọc lên. Ghép như thế ta sẽ có các mảng gồm các module chồng lên nhau. Sau đó ta sẽ làm các xương ngang chạy theo chiều dài của biển để bắt các mảng này lên.

- Việc chúng ta sử dụng led module ngoài trời hay trong nhà cũng cần phải quan tâm khi làm khung xương. Nếu là làm trong nhà bạn không cần phải để ý đến việc chống nước (Và có loại module dành cho trong nhà là indoor, tất nhiên giá thành cũng rẻ hơn loại ngoài trời) chỉ ghép làm sao cho khít là được. Nếu là loại ngoài trời, module sẽ có một gioăng cao su phía sau. Chúng ta phải làm viền để ép sát được gioăng này mới đảm bảo kín nước. Nếu không ta sẽ phải làm hộp chắn nước tốt.

Lưu Ý: Nên ghép các module sao cho dễ tháo lắp nếu có trục trặc vấn đề gì. Nếu không mỗi lần xử lý lại phải dỡ các biển ra thì rất mệt. Chú ý kỹ đến các dây nguồn, dây tín hiệu. Nếu không thận trọng sẽ gây hỏng biển ngay.

Bước 3: Nối mạch điều khiển CPU và chạy phần mềm

- CPU trên thị trường giờ có rất nhiều loại. Mỗi CPU phù hợp cho mỗi loại biển và kích thước của bạn. Giá cả có thể từ khoảng 200 ngàn đến vài triệu đồng. Bạn nên chọn CPU có tính năng điều khiển được số lượng điểm ảnh cao hơn số lượng điểm ảnh trên biển của bạn. Như vậy khi chạy hình ảnh hoặc chữ mới không bị giật.

- Nếu biển ít hàng thì CPU không cần bộ chia kênh (adapter). Bạn nên mua cáp tín hiệu từ CPU ra module dài một chút để dễ thao tác và đặt CPU ở vị trí mà bạn muốn. Mỗi hàng module trên biển ta cần có một cáp tín hiệu nối với CPU. CPU được kết nối với máy tính bằng cổng com. Nếu bạn muốn dùng cổng USB (Thường là laptop) thì phải mua thêm 1 cáp chuyển đổi USB to Com (chuyển từ cổng USB sang cổng Com). Nên mua loại có chất lượng tốt để đảm bảo mua về là dùng được vì thị trường hiện nay có rất nhiều loại rởm, kém chất lượng.

Bước 4: Làm khung hộp led màn hình

- Làm khung hộp cho biển thì tùy theo yêu cầu và thiết kế của bạn, cũng như ý muốn của khách, để bạn chọn nguyên vật liệu cho phù hợp.
